变压器接线组别详细介绍

出处：学修网发布于：2022-02-26 06:27:37浏览(12300)

变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。变压器就是一种利用电磁互感效应，变换电压，电流和阻抗的器件。

变压器接线组别

常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D”表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。Y（或y）为星形接线，D（或d）为三角形接线。数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。我国只采用“Y，y”和“Y，d”。由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。n表示中性点有引出线。Yn0接线组别，UAB与uab相重合，时、分针都指在12上。“12”在新的接线组别中，就以“0”表示。

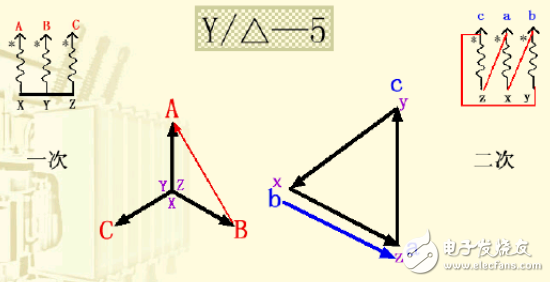

下面是变压器接线组别的向量图及原、副边绕组的接线示意图。
