C型铁心电源变压器
C型铁心、变压器的结构如图6-6 所示。其铁心由两个C 型铁心组成,又称为CD 铁心,绕组分两组绕在铁心的两侧,然后用串并联的方式连接。
CD 型电源变压器由于磁通密度较大,所以具有体积小、重量轻、效率高的特点,在电子设备、仪器仪表及家用电器上得到了广泛的应用。

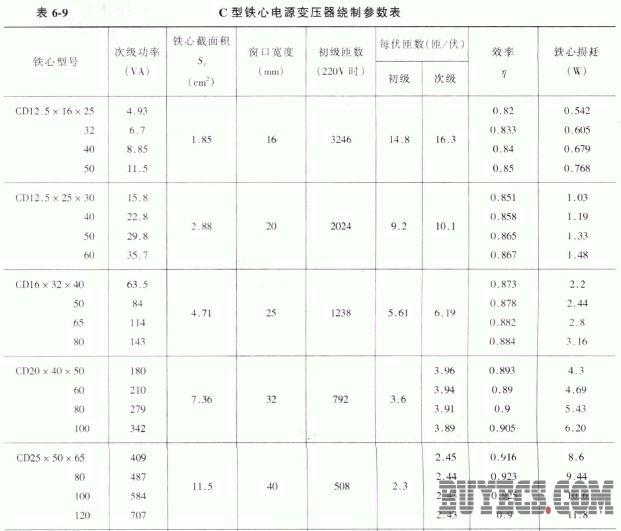

C 型铁心电源变压器的设计可参考E 型铁心电源变压器的设计方法进行。表6-9 给出了C 型铁心电源变压器的绕制参数。
