断相与相序保护继电器，它的作用从名字上就可以看出来，断相、错相保护，有的系列还有过欠压保护、三相不平衡保护等。工作原理：相序正确且电压正常时，经阻容降压后的电压最大，电压信号驱动执行检测机构动作，继电器工作，常开点闭合控制电路导通。断相或错相时，经阻容元件降压后的电压偏低，电压信号不足以驱动执行机构动作，所以继电器保持初始状态，常开点断开，控制电路断电。
继电器
分为继电器部分和底座部分，首先我们来看一下电路图
电路图
123接ABC三相，5和6是一组常开点，我们需要把这组常开点串入控制电路中，7和8是一组常闭点，可以接报警装置，当ABC三相通电时，常开点闭合常闭点断开。
XJ3系列断相与相序保护继电器型号及含义
XJ3系列断相与相序保护继电器，在三相交流电路中作过欠压、断相保护及不可逆转传动设备中作相序保护，具有性能可靠、适用范围广、使用方便等特点。

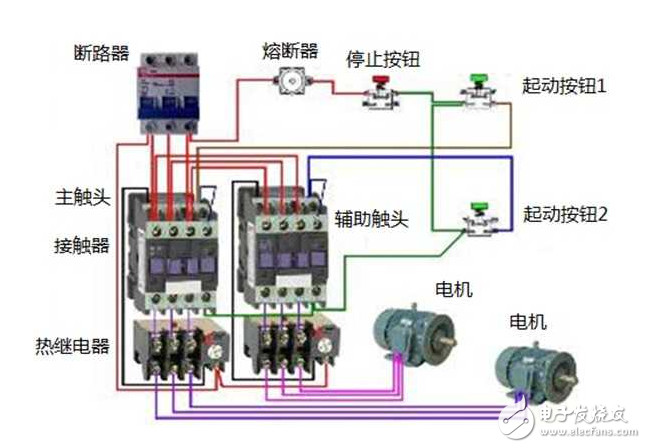

该系列保护器按图接入电源控制回路，即能起到保护作用，三相电路中任何一相熔断器开路或供电线路有断相时XJ3立即动作，控制触头切断主电路交流接触器线圈电源，从而达到交流接触器主触头动作，对负载进行断相保护。
当三相不可逆转的设备在认定相序后，因维修或更改供电线路与原认定相序错接时，XJ3系列同样能鉴别相序可靠工作，停止对供电回路供电，达到保护设备的目的。
型号及含义
主要参数及技术性能
注：在应用电路举例图中，当断相发生在接线端1、2、3和电源A、B、C三相之间时，保护继电器才起保护作用。
