二极管是最常用的电子元件之一，它最大的特性就是单向导电，也就是电流只可以从二极管的一个方向流过，二极管的作用有整流电路，检波电路，稳压电路，各种调制电路，主要都是由二极管来构成的，其原理都很简单，正是由于二极管等元件的发明，才有我们现 在丰富多彩的电子信息世界的诞生，既然二极管的作用这么大那么我们应该如何去检测这个元件呢，其实很简单只要用万用表打到电阻档测量一下反向电阻如果很小就说明这个二极管是坏的，反向电阻如果很大这就说明这个二极管是好的。对于这样的基础元件我们应牢牢掌握住他的作用原理以及基本电路，这样才能为以后的电子技术学习打下良好的基础。

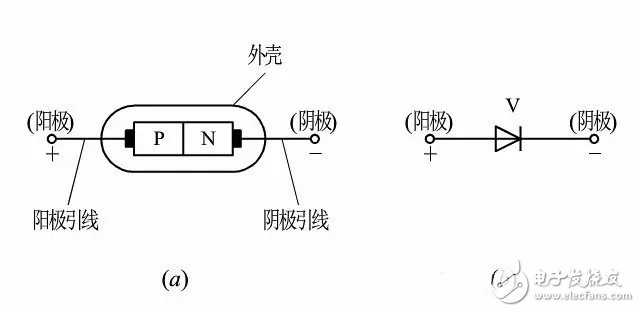

二极管是由管芯、管壳和两个电极构成。管芯就是一个PN结，在PN结的两端各引出一个引线，并用塑料、玻璃或金属材料作为封装外壳，就构成了晶体二极管，如下图所示。P区的引出的电极称为正极或阳极，N区的引出的电极称为负极或阴极。
二极管的伏安特性
半导体二极管的核心是PN结，它的特性就是PN结的特性——单向导电性。常利用伏安特性曲线来形象地描述二极管的单向导电性。
若以电压为横坐标，电流为纵坐标，用作图法把电压、电流的对应值用平滑的曲线连接起来，就构成二极管的伏安特性曲线，如下图所示（图中虚线为锗管的伏安特性，实线为硅管的伏安特性）。
下面对二极管伏安特性曲线加以说明：
1.正向特性
二极管两端加正向电压时，就产生正向电流，当正向电压较小时，正向电流极小（几乎为零），这一部分称为死区，相应的A（A′）点的电压称为死区电压或门槛电压（也称阈值电压），硅管约为0.5V，锗管约为0.1V，如图中OA（OA′）段。
当正向电压超过门槛电压时，正向电流就会急剧地增大，二极管呈现很小电阻而处于导通状态。这时硅管的正向导通压降约为0.6~0.7V，锗管约为0.2~0.3V，如图中AB（A′B′）段。
二极管正向导通时，要特别注意它的正向电流不能超过最大值，否则将烧坏PN结。
2.反向特性
二极管两端加上反向电压时，在开始很大范围内，二极管相当于非常大的电阻，反向电流很小，且不随反向电压而变化。此时的电流称之为反向饱和电流IR，见图中OC（OC′）段。
3.反向击穿特性
二极管反向电压加到一定数值时，反向电流急剧增大，这种现象称为反向击穿。此时对应的电压称为反向击穿电压，用UBR表示，如图1.11中CD（C′D′）段。
4.温度对特性的影响
由于二极管的核心是一个PN结，它的导电性能与温度有关，温度升高时二极管正向特性曲线向左移动，正向压降减小;反向特性曲线向下移动，反向电流增大。
二极管的分类
一、按半导体材料分类
二极管按其使用的材料可分为锗（Ge）二极管、硅（Si）二极管、砷化镓（GaAs）二极管、磷化镓（GaP）二极管等。
二、按封装形式分类
二极管按其封装形式可分为塑料二极管、玻璃二极管、金属二极管、片状二极管、无引线圆柱形二极管。
三、按结构分类
半导体二极管主要是依靠PN结而工作的。与PN结不可分割的点接触型和肖特基型，也被列入一般的二极管的范围内。包括这两种型号在内，根据PN结构造面的特点，把晶体二极管分类如下：
1、点接触型二极管
点接触型二极管是在锗或硅材料的单晶片上压触一根金属针后，再通过电流法而形成的。因此，其PN结的静电容量小，适用于高频电路。但是，与面结型相比较，点接触型二极管正向特性和反向特性都差，因此，不能使用于大电流和整流。因为构造简单，所以价格便宜。对于小信号的检波、整流、调制、混频和限幅等一般用途而言，它是应用范围较广的类型。
2、键型二极管
键型二极管是在锗或硅的单晶片上熔接或银的细丝而形成的。其特性介于点接触型二极管和合金型二极管之间。与点接触型相比较，虽然键型二极管的PN结电容量稍有增加，但正向特性特别优良。多作开关用，有时也被应用于检波和电源整流（不大于50mA）。在键型二极管中，熔接金丝的二极管有时被称金键型，熔接银丝的二极管有时被称为银键型。
3、合金型二极管
在N型锗或硅的单晶片上，通过合金铟、铝等金属的方法制作PN结而形成的。正向电压降小，适于大电流整流。因其PN结反向时静电容量大，所以不适于高频检波和高频整流。
4、扩散型二极管
在高温的P型杂质气体中，加热N型锗或硅的单晶片，使单晶片表面的一部变成P型，以此法PN结。因PN结正向电压降小，适用于大电流整流。最近，使用大电流整流器的主流已由硅合金型转移到硅扩散型。
5、台面型二极管
PN结的制作方法虽然与扩散型相同，但是，只保留PN结及其必要的部分，把不必要的部分用药品腐蚀掉。其剩余的部分便呈现出台面形，因而得名。初期生产的台面型，是对半导体材料使用扩散法而制成的。因此，又把这种台面型称为扩散台面型。对于这一类型来说，似乎大电流整流用的产品型号很少，而小电流开关用的产品型号却很多。
6、平面型二极管
在半导体单晶片（主要地是N型硅单晶片）上，扩散P型杂质，利用硅片表面氧化膜的屏蔽作用，在N型硅单晶片上仅选择性地扩散一部分而形成的PN结。因此，不需要为调整PN结面积的药品腐蚀作用。由于半导体表面被制作得平整，故而得名。并且，PN结合的表面，因被氧化膜覆盖，所以公认为是稳定性好和寿命长的类型。最初，对于被使用的半导体材料是采用外延法形成的，故又把平面型称为外延平面型。对平面型二极管而言，似乎使用于大电流整流用的型号很少，而作小电流开关用的型号则很多。
7、合金扩散型二极管
它是合金型的一种。合金材料是容易被扩散的材料。把难以制作的材料通过巧妙地掺配杂质，就能与合金一起过扩散，以便在已经形成的PN结中获得杂质的恰当的浓度分布。此法适用于制造高灵敏度的变容二极管。
8、外延型二极管
用外延面长的过程制造PN结而形成的二极管。制造时需要非常高超的技术。因能随意地控制杂质的不同浓度的分布，故适宜于制造高灵敏度的变容二极管。
9、肖特基二极管
基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是：开关速度非常快：反向恢复时间trr特别地短。因此，能制作开关二极和低压大电流整流二极管。
