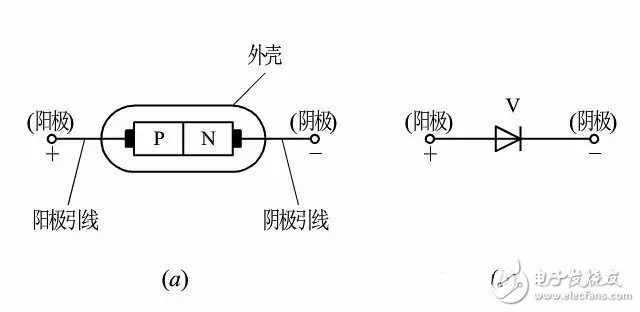

二极管由管芯、管壳和两个电极构成。管芯就是一个PN结，在PN结的两端各引出一个引线，并用塑料、玻璃或金属材料作为封装外壳，就构成了晶体二极管，如下图所示。P区的引出的电极称为正极或阳极，N区的引出的电极称为负极或阴极。
二极管的伏安特性
半导体二极管的核心是PN结，它的特性就是PN结的特性——单向导电性。常利用伏安特性曲线来形象地描述二极管的单向导电性。
若以电压为横坐标，电流为纵坐标，用作图法把电压、电流的对应值用平滑的曲线连接起来，就构成二极管的伏安特性曲线，如下图所示（图中虚线为锗管的伏安特性，实线为硅管的伏安特性）。
下面对二极管伏安特性曲线加以说明：
1.正向特性
二极管两端加正向电压时，就产生正向电流，当正向电压较小时，正向电流极小（几乎为零），这一部分称为死区，相应的A（A′）点的电压称为死区电压或门槛电压（也称阈值电压），硅管约为0.5V，锗管约为0.1V，如图中OA（OA′）段。
当正向电压超过门槛电压时，正向电流就会急剧地增大，二极管呈现很小电阻而处于导通状态。这时硅管的正向导通压降约为0.6~0.7V，锗管约为0.2~0.3V，如图中AB（A′B′）段。
二极管正向导通时，要特别注意它的正向电流不能超过最大值，否则将烧坏PN结。
2.反向特性
二极管两端加上反向电压时，在开始很大范围内，二极管相当于非常大的电阻，反向电流很小，且不随反向电压而变化。此时的电流称之为反向饱和电流IR，见图中OC（OC′）段。
3.反向击穿特性
二极管反向电压加到一定数值时，反向电流急剧增大，这种现象称为反向击穿。此时对应的电压称为反向击穿电压，用UBR表示，如图1.11中CD（C′D′）段。
4.温度对特性的影响
由于二极管的核心是一个PN结，它的导电性能与温度有关，温度升高时二极管正向特性曲线向左移动，正向压降减小;反向特性曲线向下移动，反向电流增大。
二极管的分类
一、按半导体材料分类
二极管按其使用的材料可分为锗（Ge）二极管、硅（Si）二极管、砷化镓（GaAs）二极管、磷化镓（GaP）二极管等。
二、按封装形式分类
二极管按其封装形式可分为塑料二极管、玻璃二极管、金属二极管、片状二极管、无引线圆柱形二极管。
三、按结构分类
半导体二极管主要是依靠PN结而工作的。与PN结不可分割的点接触型和肖特基型，也被列入一般的二极管的范围内。包括这两种型号在内，根据PN结构造面的特点，把晶体二极管分类如下：
1、点接触型二极管
点接触型二极管是在锗或硅材料的单晶片上压触一根金属针后，再通过电流法而形成的。因此，其PN结的静电容量小，适用于高频电路。但是，与面结型相比较，点接触型二极管正向特性和反向特性都差，因此，不能使用于大电流和整流。因为构造简单，所以价格便宜。对于小信号的检波、整流、调制、混频和限幅等一般用途而言，它是应用范围较广的类型。
2、键型二极管
键型二极管是在锗或硅的单晶片上熔接或银的细丝而形成的。其特性介于点接触型二极管和合金型二极管之间。与点接触型相比较，虽然键型二极管的PN结电容量稍有增加，但正向特性特别优良。多作开关用，有时也被应用于检波和电源整流（不大于50mA）。在键型二极管中，熔接金丝的二极管有时被称金键型，熔接银丝的二极管有时被称为银键型。
3、合金型二极管
在N型锗或硅的单晶片上，通过合金铟、铝等金属的方法制作PN结而形成的。正向电压降小，适于大电流整流。因其PN结反向时静电容量大，所以不适于高频检波和高频整流。
4、扩散型二极管
在高温的P型杂质气体中，加热N型锗或硅的单晶片，使单晶片表面的一部变成P型，以此法PN结。因PN结正向电压降小，适用于大电流整流。最近，使用大电流整流器的主流已由硅合金型转移到硅扩散型。
5、台面型二极管
PN 结的制作方法虽然与扩散型相同，但是，只保留PN结及其必要的部分，把不必要的部分用药品腐蚀掉。其剩余的部分便呈现出台面形，因而得名。初期生产的台面型，是对半导体材料使用扩散法而制成的。因此，又把这种台面型称为扩散台面型。对于这一类型来说，似乎大电流整流用的产品型号很少，而小电流开关用的产品型号却很多。
6、平面型二极管
在半导体单晶片（主要地是N型硅单晶片）上，扩散P型杂质，利用硅片表面氧化膜的屏蔽作用，在N型硅单晶片上仅选择性地扩散一部分而形成的PN结。因此，不需要为调整PN结面积的药品腐蚀作用。由于半导体表面被制作得平整，故而得名。并且，PN结合的表面，因被氧化膜覆盖，所以公认为是稳定性好和寿命长的类型。最初，对于被使用的半导体材料是采用外延法形成的，故又把平面型称为外延平面型。对平面型二极管而言，似乎使用于大电流整流用的型号很少，而作小电流开关用的型号则很多。
7、合金扩散型二极管
它是合金型的一种。合金材料是容易被扩散的材料。把难以制作的材料通过巧妙地掺配杂质，就能与合金一起过扩散，以便在已经形成的PN结中获得杂质的恰当的浓度分布。此法适用于制造高灵敏度的变容二极管。
8、外延型二极管
用外延面长的过程制造PN结而形成的二极管。制造时需要非常高超的技术。因能随意地控制杂质的不同浓度的分布，故适宜于制造高灵敏度的变容二极管。
9、肖特基二极管
基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是：开关速度非常快：反向恢复时间trr特别地短。因此，能制作开关二极和低压大电流整流二极管。
四、按用途分类
1、检波用二极管
检波主要是将高频信号中的低频信号检出，这一作用经常用于收音机中。
就原理而言，从输入信号中取出调制信号是检波，以整流电流的大小（100mA）作为界线通常把输出电流小于100mA的叫检波。锗材料点接触型、工作频率可达400MHz，正向压降小，结电容小，检波效率高，频率特性好，为2AP型。类似点触型那样检波用的二极管，除用于检波外，还能够用于限幅、削波、调制、混频、开关等电路。也有为调频检波专用的特性一致性好的两只二极管组合件。
2、整流用二极管
由于二极管具有单向导电性，因此可将方向交替变换的交流电转换为单一方向的脉冲直流电，完成整流的功能。
就原理而言，从输入交流中得到输出的直流是整流。以整流电流的大小（100mA）作为界线通常把输出电流大于100mA的叫整流。面结型，工作频率小于 KHz，最高反向电压从25伏至3000伏分A～X共22档。分类如下：①硅半导体整流二极管2CZ型、②硅桥式整流器QL型、③用于电视机高压硅堆工作频率近100KHz的2CLG型。
3、限幅用二极管
由于在二极管两端加正向电压使其导通后，其正向压降基本保持不变，因此其在电路中可以作为限幅元件，将信号的幅度限制在一定的范围内。
大多数二极管能作为限幅使用。也有象保护仪表用和高频齐纳管那样的专用限幅二极管。为了使这些二极管具有特别强的限制尖锐振幅的作用，通常使用硅材料制造的二极管。也有这样的组件出售：依据限制电压需要，把若干个必要的整流二极管串联起来形成一个整体。
4、调制用二极管
通常指的是环形调制专用的二极管。就是正向特性一致性好的四个二极管的组合件。即使其它变容二极管也有调制用途，但它们通常是直接作为调频用。
5、混频用二极管
使用二极管混频方式时，在500～10，000Hz的频率范围内，多采用肖特基型和点接触型二极管。
6、放大用二极管
用二极管放大，大致有依靠隧道二极管和体效应二极管那样的负阻性器件的放大，以及用变容二极管的参量放大。因此，放大用二极管通常是指隧道二极管、体效应二极管和变容二极管。
7、开关用二极管
由于二极管具有单向导电性，在正向电压作用下电阻很小，相当于通路，类似于开关打开状态;而在反向电压作用下电阻很大，相当于断路，类似于开关闭合状态。二极管具有的这种开关特性，使得其可以组成各种逻辑电路。
有在小电流下（10mA程度）使用的逻辑运算和在数百毫安下使用的磁芯激励用开关二极管。小电流的开关二极管通常有点接触型和键型等二极管，也有在高温下还可能工作的硅扩散型、台面型和平面型二极管。开关二极管的特长是开关速度快。而肖特基型二极管的开关时间特短，因而是理想的开关二极管。2AK型点接触为中速开关电路用；2CK型平面接触为高速开关电路用；用于开关、限幅、钳位或检波等电路；肖特基（SBD）硅大电流开关，正向压降小，速度快、效率高。
8、变容二极管
可以通过对其施加反向电压来改变其PN结的静电容量，从而达到变容的功能，经常于电视机高频头的频道转换和调谐电路。
用于自动频率控制（AFC）和调谐用的小功率二极管称变容二极管。日本厂商方面也有其它许多叫法。通过施加反向电压， 使其PN结的静电容量发生变化。因此，被使用于自动频率控制、扫描振荡、调频和调谐等用途。通常，虽然是采用硅的扩散型二极管，但是也可采用合金扩散型、外延结合型、双重扩散型等特殊制作的二极管，因为这些二极管对于电压而言，其静电容量的变化率特别大。结电容随反向电压VR变化，取代可变电容，用作调谐回路、振荡电路、锁相环路，常用于电视机高频头的频道转换和调谐电路，多以硅材料制作。
9、频率倍增用二极管
对二极管的频率倍增作用而言，有依靠变容二极管的频率倍增和依靠阶跃（即急变）二极管的频率倍增。频率倍增用的变容二极管称为可变电抗器，可变电抗器虽然和自动频率控制用的变容二极管的工作原理相同，但电抗器的构造却能承受大功率。阶跃二极管又被称为阶跃恢复二极管，从导通切换到关闭时的反向恢复时间trr 短，因此，其特长是急速地变成关闭的转移时间显著地短。如果对阶跃二极管施加正弦波，那么，因tt（转移时间）短，所以输出波形急骤地被夹断，故能产生很多高频谐波。
10、稳压二极管
稳压二极管是一种工作于反向击穿状态的面结型硅二极管，在稳压电路中串入限流电阻，限制稳压二极管击穿后电流值，使得其击穿状态可以一直保持下去。
是代替稳压电子二极管的产品。被制作成为硅的扩散型或合金型。是反向击穿特性曲线急骤变化的二极管。作为控制电压和标准电压使用而制作的。二极管工作时的端电压（又称齐纳电压）从3V左右到150V，按每隔10%，能划分成许多等级。在功率方面，也有从200mW至100W以上的产品。工作在反向击穿状态，硅材料制作，动态电阻RZ很小，一般为2CW型；将两个互补二极管反向串接以减少温度系数则为2DW型。
11、PIN型二极管（PIN Diode）
这是在P区和N区之间夹一层本征半导体（或低浓度杂质的半导体）构造的晶体二极管。PIN中的I是“本征”意义的英文略语。当其工作频率超过100MHz 时，由于少数载流子的存贮效应和“本征”层中的渡越时间效应，其二极管失去整流作用而变成阻抗元件，并且，其阻抗值随偏置电压而改变。在零偏置或直流反向偏置时，“本征”区的阻抗很高；在直流正向偏置时，由于载流子注入“本征”区，而使“本征”区呈现出低阻抗状态。因此，可以把PIN二极管作为可变阻抗元件使用。它常被应用于高频开关（即微波开关）、移相、调制、限幅等电路中。
12、雪崩二极管 （Avalanche Diode）
它是在外加电压作用下可以产生高频振荡的晶体管。产生高频振荡的工作原理是栾的：利用雪崩击穿对晶体注入载流子，因载流子渡越晶片需要一定的时间，所以其电流滞后于电压，出现延迟时间，若适当地控制渡越时间，那么，在电流和电压关系上就会出现负阻效应，从而产生高频振荡。它常被应用于微波领域的振荡电路中。
13、江崎二极管 （Tunnel Diode）
它是以隧道效应电流为主要电流分量的晶体二极管。其基底材料是砷化镓和锗。其P型区的N型区是高掺杂的（即高浓度杂质的）。隧道电流由这些简并态半导体的量子力学效应所产生。发生隧道效应具备如下三个条件：①费米能级位于导带和满带内；②空间电荷层宽度必须很窄（0.01微米以下）；简并半导体P型区和N型区中的空穴和电子在同一能级上有交叠的可能性。江崎二极管为双端子有源器件。其主要参数有峰谷电流比（IP／PV），其中，下标“P”代表“峰”；而下标 “V”代表“谷”。江崎二极管可以被应用于低噪声高频放大器及高频振荡器中（其工作频率可达毫米波段），也可以被应用于高速开关电路中。
14、快速关断（阶跃恢复）二极管 （Step Recovary Diode）
它也是一种具有PN结的二极管。其结构上的特点是：在PN结边界处具有陡峭的杂质分布区，从而形成“自助电场”。由于PN结在正向偏压下，以少数载流子导电，并在PN结附近具有电荷存贮效应，使其反向电流需要经历一个“存贮时间”后才能降至最小值（反向饱和电流值）。阶跃恢复二极管的“自助电场”缩短了存贮时间，使反向电流快速截止，并产生丰富的谐波分量。利用这些谐波分量可设计出梳状频谱发生电路。快速关断（阶跃恢复）二极管用于脉冲和高次谐波电路中。
15、肖特基二极管 （Schottky Barrier Diode）
它是具有肖特基特性的“金属半导体结”的二极管。其正向起始电压较低。其金属层除材料外，还可以采用金、钼、镍、钛等材料。其半导体材料采用硅或砷化镓，多为N型半导体。这种器件是由多数载流子导电的，所以，其反向饱和电流较以少数载流子导电的PN结大得多。由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常数限制，因而，它是高频和快速开关的理想器件。其工作频率可达100GHz。并且，MIS（金属－绝缘体－半导体）肖特基二极管可以用来制作太阳能电池或发光二极管。
16、阻尼二极管
具有较高的反向工作电压和峰值电流，正向压降小，高频高压整流二极管，用在电视机行扫描电路作阻尼和升压整流用。
17、瞬变电压抑制二极管
TVP管，对电路进行快速过压保护，分双极型和单极型两种，按峰值功率（500W－5000W）和电压（8.2V～200V）分类。
18、双基极二极管（单结晶体管）
两个基极，一个发射极的三端负阻器件，用于张驰振荡电路，定时电压读出电路中，它具有频率易调、温度稳定性好等优点。
19、发光二极管
用磷化镓、磷砷化镓材料制成，体积小，正向驱动发光。工作电压低，工作电流小，发光均匀、寿命长、可发红、黄、绿单色光。经常应用于VCD、DVD、计算器等显示器上，例如电脑硬盘的指示灯、充电器的指示灯等都是发光二极管在生活中的应用。
20、硅功率开关二极管
硅功率开关二极管具有高速导通与截止的能力。它主要用于大功率开关或稳压电路、直流变换器、高速电机调速及在驱动电路中作高频整流及续流箝拉，具有恢复特性软、过载能力强的优点、广泛用于计算机、雷达电源、步进电机调速等方面。
21、旋转二极管
主要用于无刷电机励磁、也可作普通整流用。
五、根据特性分类
点接触型二极管，按正向和反向特性分类如下：
1、一般用点接触型二极管
这种二极管正如标题所说的那样，通常被使用于检波和整流电路中，是正向和反向特性既不特别好，也不特别坏的中间产品。如：SD34、SD46、1N34A等等属于这一类。
2、高反向耐压点接触型二极管
是最大峰值反向电压和最大直流反向电压很高的产品。使用于高压电路的检波和整流。这种型号的二极管一般正向特性不太好或一般。在点接触型锗二极管中，有SD38、1N38A、OA81等等。这种锗材料二极管，其耐压受到限制。要求更高时有硅合金和扩散型。
3、高反向电阻点接触型二极管
正向电压特性和一般用二极管相同。虽然其反方向耐压也是特别地高，但反向电流小，因此其特长是反向电阻高。使用于高输入电阻的电路和高阻负荷电阻的电路中，就锗材料高反向电阻型二极管而言，SD54、1N54A等等属于这类二极管。
4、高传导点接触型二极管
它与高反向电阻型相反。其反向特性尽管很差，但使正向电阻变得足够小。对高传导点接触型二极管而言，有SD56、1N56A等等。对高传导键型二极管而言，能够得到更优良的特性。这类二极管，在负荷电阻特别低的情况下，整流效率较高。
六、按工作频率分类
二极管按工作频率可分为高频二极管和低频二极管。
七、按电流容量分类
二极管按其电流容量可分为大功率二极管（电流为5A以上）、中功率二极管（电流在1-5A）和小功率二极管（电流在1A以下）。
