三极管放大电路的基本原理
三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。分成NPN和PNP两种。我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。

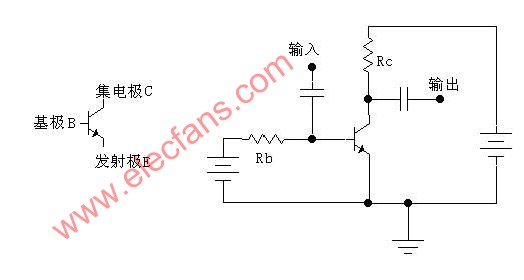

下面的分析仅对于NPN型硅三极管。如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流Ic。这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。三极管的放大作用就是：集电极电流受基极电流的控制（假设电源能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。
三极管在实际的放大电路中使用时，还需要加合适的偏置电路。这有几个原因。首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必须在输入电压大到一定程度后才能产生（对于硅管，常取0.7V）。当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。但实际中要放大的信号往往远比0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变（因为小于0.7V时，基极电流都是0）。如果我们事先在三极管的基极上加上一个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻），那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。另一个原因就是输出信号范围的要求，如果没有加偏置，那么只有对那些增加的信号放大，而对减小的信号无效（因为没有偏置时集电极电流为0，不能再减小了）。而加上偏置，事先让集电极有一定的电流，当输入的基极电流变小时，集电极电流就可以减小；当输入的基极电流增大时，集电极电流就增大。这样减小的信号和增大的信号都可以被放大了。
下面说说三极管的饱和情况。像上面那样的图，因为受到电阻Rc的限制（Rc是固定值，那么最大电流为U/Rc，其中U为电源电压），集电极电流是不能无限增加下去的。当基极电流的增大，不能使集电极电流继续增大时，三极管就进入了饱和状态。一般判断三极管是否饱和的准则是：Ib*β〉Ic。进入饱和状态之后，三极管的集电极跟发射极之间的电压将很小，可以理解为一个开关闭合了。这样我们就可以拿三极管来当作开关使用：当基极电流为0时，三极管集电极电流为0（这叫做三极管截止），相当于开关断开；当基极电流很大，以至于三极管饱和时，相当于开关闭合。如果三极管主要工作在截止和饱和状态，那么这样的三极管我们一般把它叫做开关管。
如果我们在上面这个图中，将电阻Rc换成一个灯泡，那么当基极电流为0时，集电极电流为0，灯泡灭。如果基极电流比较大时（大于流过灯泡的电流除以三极管的放大倍数β），三极管就饱和，相当于开关闭合，灯泡就亮了。由于控制电流只需要比灯泡电流的β分之一大一点就行了，所以就可以用一个小电流来控制一个大电流的通断。如果基极电流从0慢慢增加，那么灯泡的亮度也会随着增加（在三极管未饱和之前）。
对于PNP型三极管，分析方法类似，不同的地方就是电流方向跟NPN的刚好相反，因此发射极上面那个箭头方向也反了过来——变成朝里的了。
Vo = Vcc-Ic*Rc是直流信号，用一个隔直电容将直流电压,也就是Vcc隔离掉，输出就只剩下Vo = -Ic*Rc了。注意这里的Ic实际上不是真正的Ic,而是ΔIc,即由输入交流信号导致Ic变化的那部分. 输出电压跟输入电压反向,所以它是反向放大器
对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量，。
但三极管厉害的地方在于：它可以通过小电流控制大电流
放大的原理就在于：通过小的交流输入，控制大的静态直流。
假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的水力打开。
所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水滔滔流下。
如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。
在这里，Ube就是小水流，Uce就是大水流，人就是输入信号。当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。
如果某一天，天气很旱，江水没有了，也就是大的水流那边是空的。管理员这时候打开了小阀门，尽管小阀门还是一如既往地冲击大阀门，并使之开启，但因为没有水流的存在，所以，并没有水流出来。这就是三极管中的截止区。
饱和区是一样的，因为此时江水达到了很大很大的程度，管理员开的阀门大小已经没用了。如果不开阀门江水就自己冲开了，这就是二极管的击穿。
在模拟电路中，一般阀门是半开的，通过控制其开启大小来决定输出水流的大小。没有信号的时候，水流也会流，所以，不工作的时候，也会有功耗。
而在数字电路中，阀门则处于开或是关两个状态。当不工作的时候，阀门是完全关闭的，没有功耗。
截止区：应该是那个小的阀门开启的还不够，不能打开打阀门，这种情况是截止区。
饱和区：应该是小的阀门开启的太大了，以至于大阀门里放出的水流已经到了它极限的流量，但是 你关小 小阀门的话，可以让三极管工作状态从饱和区返回到线性区。
线性区：就是水流处于可调节的状态。
击穿区：比如有水流存在一个水库中，水位太高（相应与Vce太大），导致有缺口产生，水流流出。而且，随着小阀门的开启，这个击穿电压变低，就是更容易击穿了.
