浅谈虚拟仪器的力传感器标定的原理及程序设计

出处: 学修网 发布于:2022-02-26 06:35:13浏览(9690)

  力传感器是的目前广泛使用的传感器,在长期使用过程中,由于使用环境、本身结构的变化,需要对其进行标定,以此保证测量的精度。近年来,随着虚拟仪器技术的出现和发展,越来越多的技术人员开始基于该技术来开发自动化测量设备。博士论文,标定。虚拟仪器是基于计算机的仪器。计算机和仪器的密切结合是目前仪器发展的一个重要方向[1]。而在众多的虚拟仪器开发平台中,美国国家仪器公司(NI)的LabVIEW应用最为广泛。本文主要介绍了基于LabVIEW的力传感器标定程序的设计。

   标定的原理

  所谓标定(或现场校准)[2]就是指用相对标准的量来确定测试系统电输出量与物理输入量之间的函数关系的过程。标定是测试中极其重要的一环。标定除了能够确定输入量和输出量之间的函数关系之外,还可以最大限度地消除测量系统中的系统误差。

  传感器的校准采用静态的方法,即在静态标准条件下,采用一定标准等级(其精度等级为被较传感器的3~5倍)的校准设备,对传感器重复(不少于3次)进行全量程逐级加载和卸载测试,获得各次校准数据,以确定传感器的静态基本性能指标和精度的过程。为简化系统的设计,此处标准量采用砝码加载的方式获得。

    系统组成

  硬件组成

  系统的硬件组成如图1所示:



浅谈虚拟仪器的力传感器标定的原理及程序设计

  图1 系统硬件组成

  由图可以看出,系统主要包括计算机、力传感器,数据采集卡、接线盒等。本系统中,力传感器采用电阻应变式压力传感器,四个应变片采用全桥的工作方式。数据采集卡采用NI公司的PCI-6221,该采集卡的主要参数如下:它具有16个模拟输入端口,2个模拟输出端口,24个数字输入输出端口,采样速率最高可达到250kS/s。接线盒采用NI公司的SC-2345,此接线盒直接与数据采集卡相连,接线盒上有SCC信号调理模块插座。SCC模块是NI公司提供的信号调理模块,其上面包含信号调理电路,可以将传感器处采集的信号转换成适合数据采集卡读取的信号。本系统所用的SCC模块为SCC-SG04,此模块适用于连接采用全桥工作方式的电阻应变式压力传感器。

   软件组成

    因为所用的力传感器属于应变式电阻传感器,其电阻变化率与应变可以保持很好的线性关系,即输入与输出量之间呈线性关系,所以可以用一条直线对校准数据进行拟合。此直线就称为拟合直线,所求得的方程为拟合方程。图2所示为传感器标定程序的采样页面。



浅谈虚拟仪器的力传感器标定的原理及程序设计

  图2 标定程序采样页面



浅谈虚拟仪器的力传感器标定的原理及程序设计

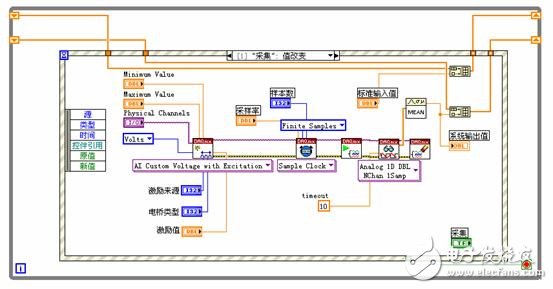

   采样程序

  直线拟合的方法[2]有很多种,比如最小二乘法、平均选点法、断点法等等。其中,最小二乘法精度比较高,此处利用它进行直线拟合。根据最小二乘法,假定是一组测量值,是相应的拟合值,mse为均方差,则拟合目标可以表达为,期望mse最小。

  LabVIEW中的分析软件库提供了多种线性和非线性的曲线拟合算法,例如线性拟合、指数拟合、通用多项式拟合等等。本程序选择Linear Fit.Vi 来实现最小二乘法线性拟合。

  标定子程序的工作流程如下:用户先通过多次采样,获得各个输入量对应的输出量,通过While循环的移位寄存器保存这些值。采样完成后,把这些值输入Linear Fit.Vi进行拟合,拟合的曲线在Graph控件中显示出来,同时该Vi自动求出方程y=ax+b中的斜率a和截距b,这样,输入输出量之间的函数关系就可以确定下来了,如图4所示。



浅谈虚拟仪器的力传感器标定的原理及程序设计

  图4 标定程序拟合前面板

   小结

  基于虚拟仪器的力传感器标定程序能够方便地对力传感器进行标定。该系统具有人机界面友好,灵活方便,自动化程度高等特点。
