磁电式传感器
9.6.1 磁感应电式传感器
1、磁感应电式传感器的
特点
按工作原理不同，磁电感应式传感器可分为恒定磁通式和变磁通式。
2、 恒定磁通式磁电感应式传感器
|

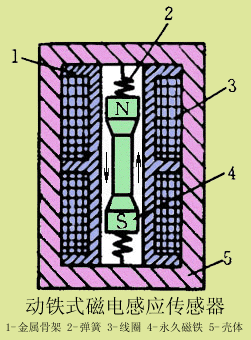

恒定磁通磁电感应式传感器的结构原理 | |
 |
 |
|
v或角速度ω表示，则所产生的感应电动势e为
l—每匝线圈的平均长度； B—线圈所在磁场的磁感应强度； S—每匝线圈的平均截面积.
B、l、N、S均为定值，感应电动势e与线圈相对磁场的运动速度(v或ω)成正比，所以这类传感器的基本形式是速度传感器，能直接测量线速度或角速度。如果在其测量电路中接入积分电路或微分电路，那么还可以用来测量位移或加速度。但由上述工作原理可知，磁电感应式传感器只适用于动态测量。 | |
 | |
(4.40) 3、 变磁通式磁电感应式传感器
|
| |
 |
|
