1、晶闸管的结构与工作原理
外形有螺栓型和平板型两种封装。
有三个联接端。
螺栓型封装，通常螺栓是其阳极，能与散热器紧密联接且安装方便。
平板型晶闸管可由两个散热器将其夹在中间。
图1.晶闸管的外形、结构和电气图形符号
a）外形b）结构c）电气图形符号

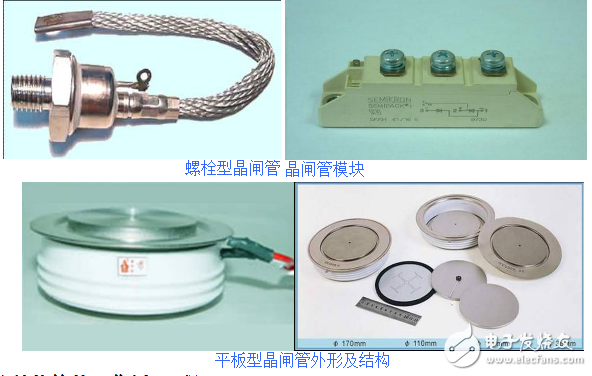

常用晶闸管的结构
按晶体管的工作原理，得：
Ic1=a1IA+ICBO1 （1-1）
Ic2=a2IK+ICBO2 （1-2）
IK=IA+IG （1-3）
IA=IC1+IC2 （1-4）
式中a1和a2分别是晶体管V1和V2的共基极电流增益；ICBO1和ICBO2分别是V1和V2的共基极漏电流。由以上式可得：
图2.晶的双晶体管模型及其工作原理
a）双晶体管模型b）工作原理
在低发射极电流下a是很小的，而当发射极电流建立起来之后，a迅速增大。
阻断状态：IG=0，a1+a2很小。流过晶闸管的漏电流稍大于两个晶体管漏电流之和。
开通状态：注入触发电流使晶体管的发射极电流增大以致a1+a2趋近于1的话，流过晶闸管的电流IA，将趋近于无穷大，实现饱和导通。IA实际上由于外电路负载的限制，会维持有限值。
其他几种可能导通的情况：
1）阳极电压升高至相当高的数值造成雪崩效应
2）阳极电压上升率du/dt过高
3）结温较高
4）光触发
只有门极触发是最精确、迅速而可靠的控制手段。
2、晶闸管的四点工作特性
晶闸管正常工作时的特性总结如下：
1）承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。
2）承受正向电压时，仅在门极有触发电流的情况下晶闸管才能开通。
3）晶闸管一旦导通，门极就失去控制作用。
4）要使晶闸管关断，只能使晶闸管的电流降到接近于零的某一数值以下。
