晶闸管在大功率变频技术中的应用主要是进行电力变换及控制,按其功能有以下几种类型:

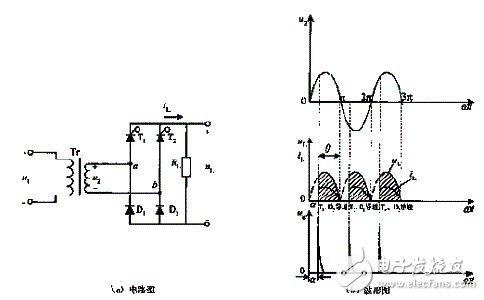

(1)可控整流
![可控整流](/Ueditor/20220316/75821.jpg)
![可控整流](/Ueditor/20220316/75821.jpg)
利用晶闸管单向导电的可控性,把交流电整流成电压可调的直流电。这种可调的直流电源,广泛地应用于电解,电镀,充电,励磁,及合闸操作电源等领域。另一个主要用这是做成直流拖动的调速装置。以往对于要求调速或起制动性能较高的拖动装置,一般均采用电动机发电机变流机组来得到可控直流电压,以实现控制要求。晶闸管问世以后,静止的可控整流装置,以它一系列的优点代替了机组,并可得到更佳的静态及动态指标。在海上石油钻井平台,目前从电动机,到各中小型辅助机械的直流电动机中,均采用晶闸管供电或励磁的调速装置。
(2)逆变与变频
![逆变与变频](/Ueditor/20220316/78955.jpg)
![逆变与变频](/Ueditor/20220316/78955.jpg)
用晶闸管的特性,相宜流变换成交流的过程称为逆变,将某一频率的交流变换成其它各种领率的交流的过程称为变频。整流,逆变,变频常常是结合在一起,或者联合远用的。电流,电压通过这些变换。常做成中频(400-8000Hz)加热电源,用于熔炼,透热,淬火,焊接。现在最经济的长途高压直流输电,就是将交流整流成直流输送,然后,再将直流逆变成交流供人使用。另一个应用是对交流电机进行调速,如海上石油钻井平台电网串级调速和变频调速中使用的各种形式的变频装置等。这是目前的技术发展方向,国外的交流调违拖动装置发展非常迅速。
