lm317怎么扩流
用一只大功率NPN三极管。
简单接法：
C极与lm317的输入脚相接。
B极与lm317的输出脚相接。
E极就是扩流输出。三极管应加散热片。
三端稳压器LM317的扩流电路
LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。317系列稳压块的型号很多：例如LM317HVH、W317L等。电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
当负载电流大于三端可调集成稳压器标称电流值时，可用扩流的办法来解决。
图1所示的电路是用一只PNP大功率管来扩流，一只3AD53大功率管可将电流扩至6A，一只尚不够时，可用二只、多只大功率管并联，如用三只可扩至18A。

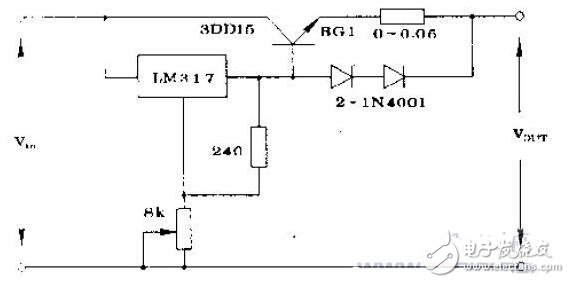

图2所示的电路，是用NPN型大功率管来扩流的实例。这时一只3DD15可提供负载5A电流、LM317可提供1.5A电流，输出端约可提供6.5A电流。这时，两只二极管起隔离作用，两只或多只大功率管并联也可将电流扩至更大。
当LM稳压器标称电流为0.1A，而负载电流又需很大时，这时扩流的办法是：可由LM317首先驱动一只功率较小的功率管，再由较小功率的大功率管驱动一只或数只更大功率的管子。

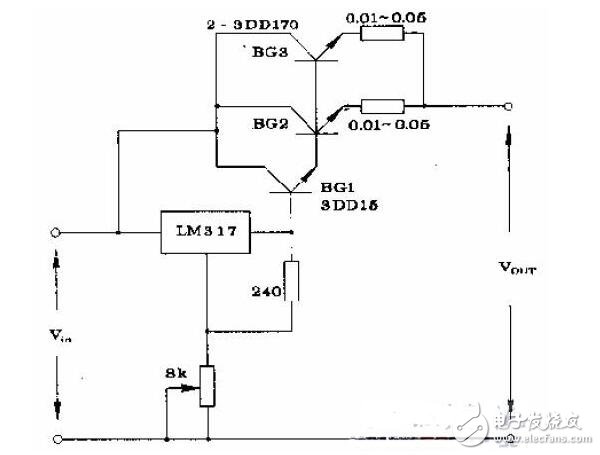

如图3所示的电路即由LM317首先驱动BGl—3DDl5，再由GBl驱动BG2、BG3——两只3DDl70管子，这时，稳压器可输出20A的电流。
