使用LM317 做0-24V可调直流稳压电源，比较困难，做一个1.25V-24V可调直流稳压电源，电路却非常简单。
这是因为LM317可调三端稳压器，最小输出电压在1.25V，如果要求这个稳压电源从0V起调，这个稳压电路就需要加入一个负电压，电源输入就需要正、负与地三个输入端了，相对电路比较复杂，一般稳压电源是没有必要从0V起调的，所以就没有必要加入负电源。
这是一个小的稳压电源电路，使用LM317制作的电路，输出电流1安培，输出电压在1.5伏和35伏之间可调。你只需要添加合适的变压器即可。该电路有热过载的保护，因为在IC包括限流和热过载保护。

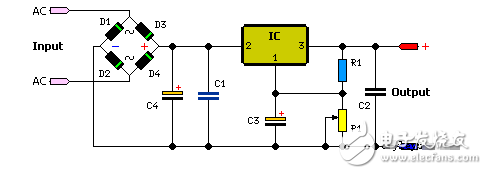

LM317可调电源电路原理图元件清单
IC = LM317
P1 = 4.7K电位器
R1 = 120R
C1 = 100nF - 63V
C2 = 1uF - 35V
C3 = 10uF - 35V
C4 = 2200uF - 35V
D1-D4 = 1N4007
LM317可调电源的变压器的选择电路特点：
只需添加一个合适的电源变压器，如上表，输出电压范围和变压器的选择。
做实验时使用该可调电源，可以节省电池的费用
适合作为实验用的可调电源
可以控制电动机和低压灯泡等
规格：
预置1.5和35V之间的任何电压可调
极低的纹波
短路，热过载保护
最大输入电压：28VAC或40VDC
最大功耗：15W（带散热器）
尺寸：52x52mm（2.1“×2.1”）
技术规格：
输入电压= 40VDC最大变压器
输出电压= 1.5V直流-35V 直流
输出电流= 1.5 A最大。
功耗最大15W（冷却）
