设计模块的高有效接口电路

同样的对于高有效电路,我们也会遇到这样的情况:

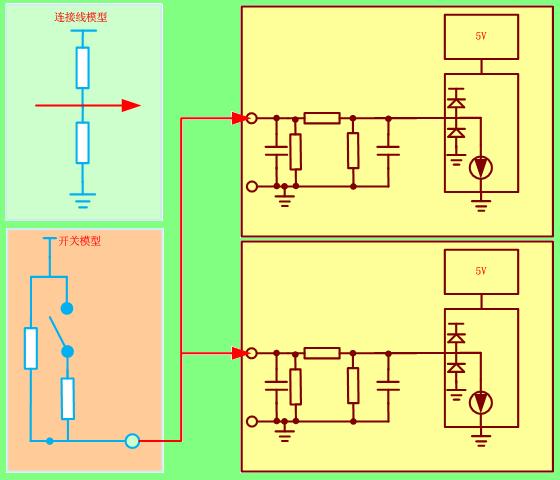

1.一个开关有几个模块去检测(高有效)
点击看大图

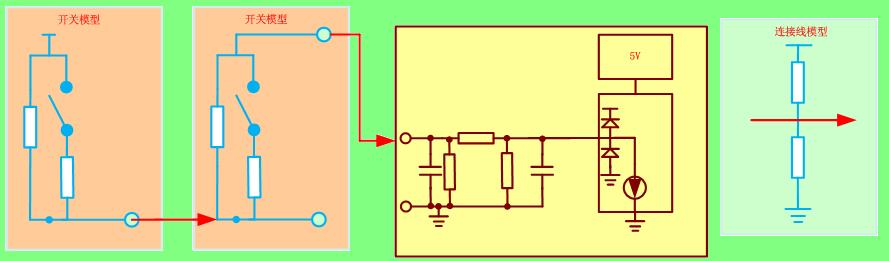

2.一个模块对应几个开关(高有效)
点击看大图

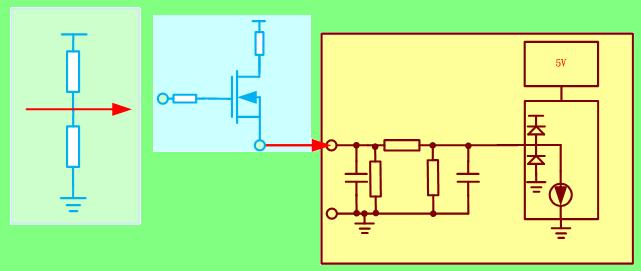

3.模块之间输出信号(高有效)
点击看大图

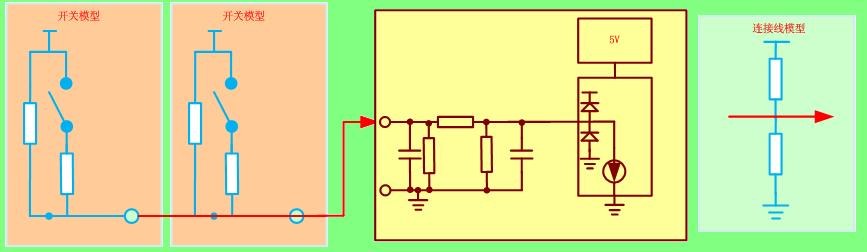

4.存在串联开关的情况(高有效)
点击看大图
同低有效电路一样以下也需要注意的
1.开关模型
开关断开电阻
   开关断开的时候的等效电阻。
开关闭合电阻
   开关闭合时候的等效电阻,随时间增加可能变大。
开关湿电流
   开关保持正常工作的时候最小的电流,防止氧化和被污染。

2.线缆模型
对电源绝缘电阻
  导线对电源的泄漏电阻。
对地绝缘电阻
  导线对地的泄漏电阻。

对于我们来说,需要计算的是以下的结果:

我们可以选择的是
上拉电阻 Rpull
限流电阻 Rvd1
分压电阻 Rvd2

因此我们设计以上不同的设计的时候,就可以调整上拉电阻,限流电阻,分压电阻来实现。
对于以上四种不同的应用,每组上拉电阻,限流电阻,分压电阻的参数可能不尽相同,而且跟随单片机的不同,选择也不同。

低有效电路和高有效电路的不同:

高有效电流比低有效电路更怕短路,因为开关短路造成开关烧毁往往是一些非常重要的信号,比如IGN(KL15A),ACC(KL15B)。
