设计输出检测反馈电路

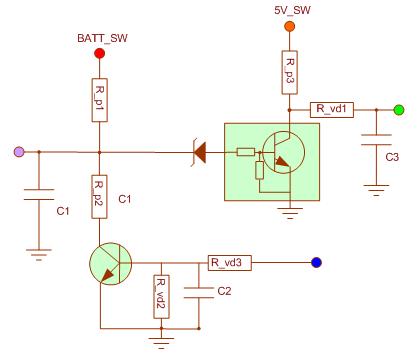

我们总是有一些感性的负载需要检测电压，我们在检测的过程中总是会出现一些干扰导致输入口的损坏，因此我们可以采用如下的电路结构。
紫色为信号输入：我们需要检测的外部电平信号
绿色为单片机输入口：直接接在单片机上面，信号为5V（0.3×5=1.5以下为低，0.7×5=3.5以上为高）
蓝色为诊断控制口：用来检测整个电路在没有信号的时候输出为一个状态，在有信号的时候为另一个状态。

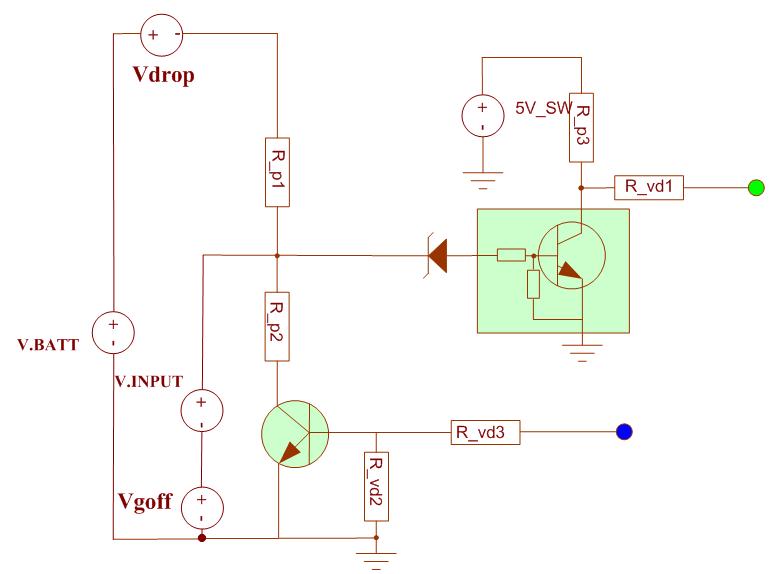

电路模型结构：

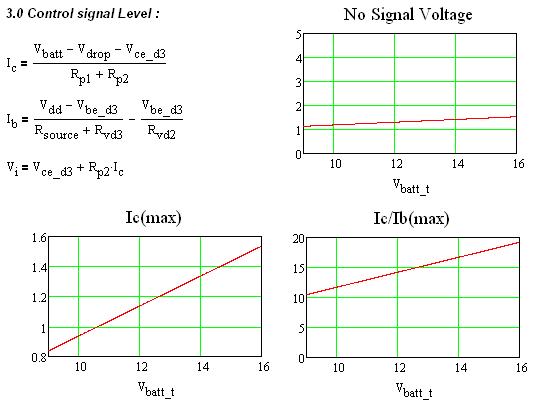

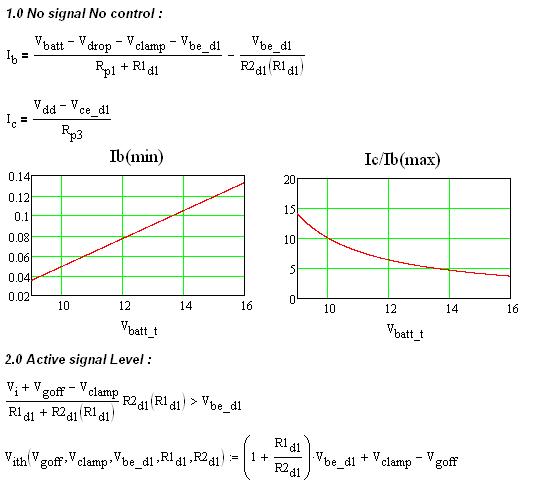

计算过程：
最后可得出结果：以下为输入高电平门限。
紫色为信号输入：我们需要检测的外部电平信号
绿色为单片机输入口：直接接在单片机上面，信号为5V（0.3×5=1.5以下为低，0.7×5=3.5以上为高）
蓝色为诊断控制口：用来检测整个电路在没有信号的时候输出为一个状态，在有信号的时候为另一个状态。
电路模型结构：
计算过程：
最后可得出结果：以下为输入高电平门限。
