过压和欠压检测电路-定性分析
下面介绍一个隔离式的过压和欠压电路：

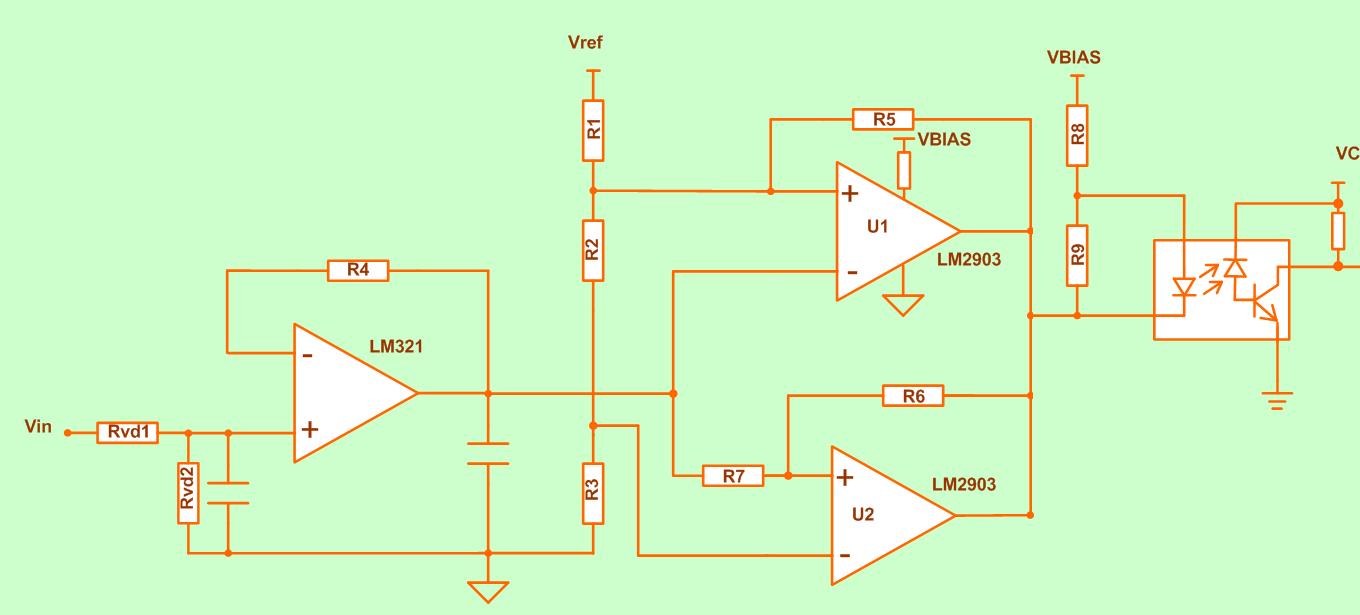

电路图如下：

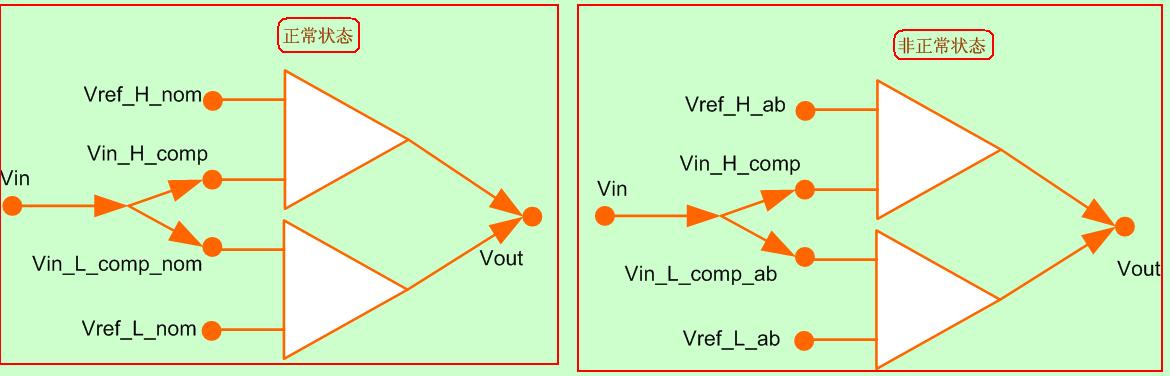

我们的门限结构如图：
输入电压在正常范围内的分析：
因为在正常范围内，因此输出为高电平，导致光耦截至，但是仍存在一定的电流灌入门限电路和U2的输入电路。

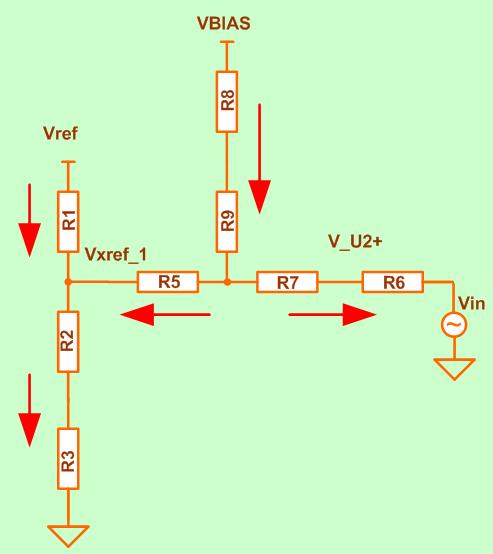

看下图：
输入电压不在正常范围内的分析：
由于电压偏高或者偏低，都导致输出为低电平，因此导致了门限电流流出，和输入电压的流出

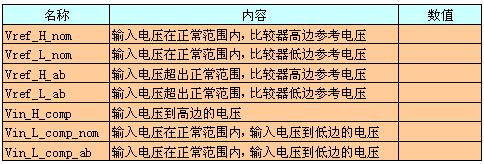

我们可以列出表格：

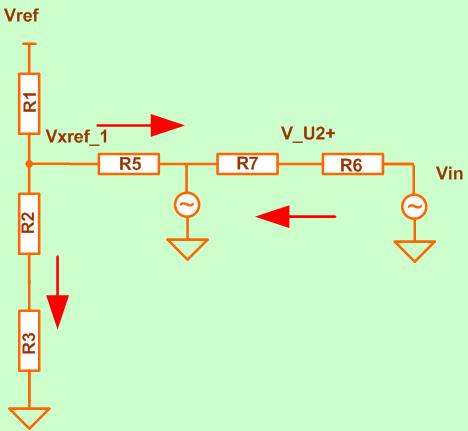

可以等效成以下模型

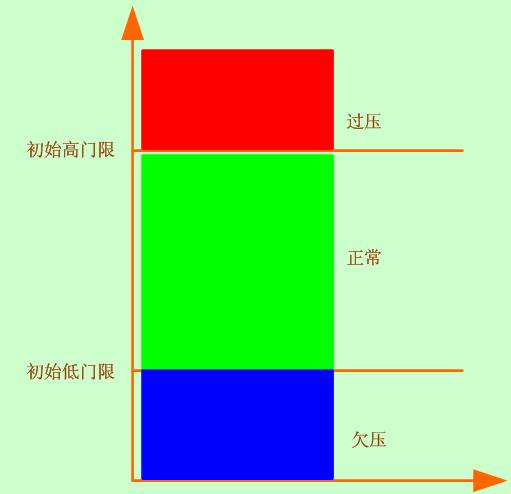

特别的电压关系如下：
电路图如下：
我们的门限结构如图：
输入电压在正常范围内的分析：
因为在正常范围内，因此输出为高电平，导致光耦截至，但是仍存在一定的电流灌入门限电路和U2的输入电路。
看下图：
输入电压不在正常范围内的分析：
由于电压偏高或者偏低，都导致输出为低电平，因此导致了门限电流流出，和输入电压的流出
我们可以列出表格：
可以等效成以下模型
特别的电压关系如下：
