设计模块的低有效接口电路

我们总能遇到这样的情况：

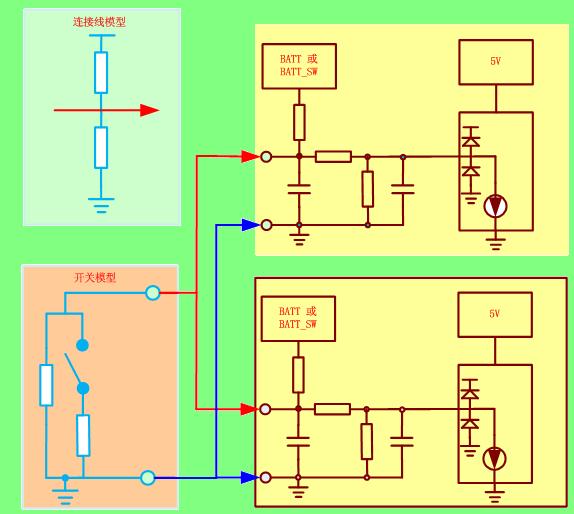

1.一个开关有几个模块去检测(低有效)

2.一个模块对应几个开关(低有效)

3.模块之间输出信号(低有效)

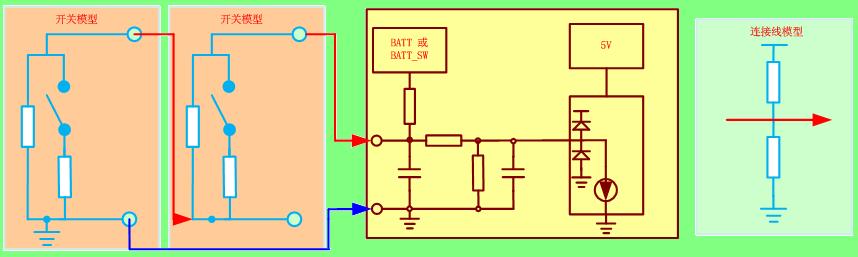

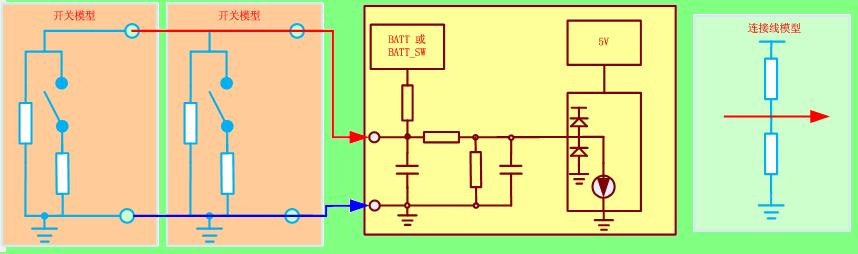

4.存在串联开关的情况(低有效)


1.开关模型
开关断开电阻
   开关断开的时候的等效电阻。
开关闭合电阻
   开关闭合时候的等效电阻，随时间增加可能变大。
开关湿电流
   开关保持正常工作的时候最小的电流，防止氧化和被污染。

2.线缆模型
对电源绝缘电阻
  导线对电源的泄漏电阻。
对地绝缘电阻
  导线对地的泄漏电阻。

对于我们来说，需要计算的是以下的结果：

我们可以选择的是
上拉电阻 Rpull
限流电阻 Rvd1
分压电阻 Rvd2

因此我们设计以上不同的设计的时候，就可以调整上拉电阻，限流电阻，分压电阻来实现。
对于以上四种不同的应用，每组上拉电阻，限流电阻，分压电阻的参数可能不尽相同，而且跟随单片机的不同，选择也不同。
