稳压电路应用参考电路
1.由LM2577 构成的可调开关式稳压器

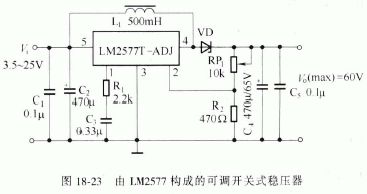

由LM2577 构成的可调开关式稳压器电路如图18-23 所示。
2 由CW1842 构成的开关式稳压器

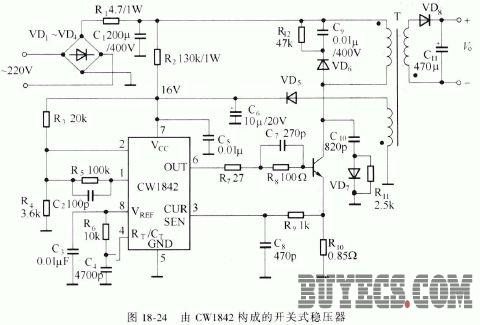

图18-24 所示电路是一个典型的单端反激变换式开关电源电路，输入电压为交流220V。
输出电压由T 的次级匝数多少确定。R2 为CW1842 的输入电阻。
3. UC1846 典型应用电路

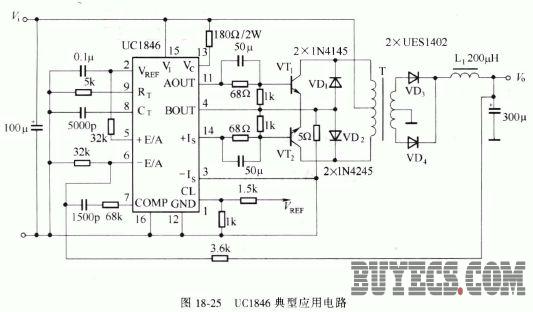

图18-25 是由UC1846 构成的双端输出推挽式开关稳压器，具有性能优良、低成本的特点。
4. 低压直流变换器
图18-26 所示电路是由CW1524 构成的低压直流变换器电路。高频变压器T 的次级绕组可根据输出的电压需要而定，图中给出的次级绕组有+15V 和-15V 两组输出。
