开关电源的故障检修
如开关电源的输出电压（+130V、+30、+13.5V\+8.5和+12V）中某一电压失常，应检查该路的整流滤波电路以及负电路，看是否有损坏的元件。如果全无输出，再检查交流输入电路是否有+300V的直流电压送到开关变压器初级绕组的1脚上。如果有300V，再检查启动电路、正反馈电路和集成电路IC801本身。如果直流电压不稳定，则检查误差检测和误差反馈电路。
光电耦合器的检测
光电耦合器IC802的作用是：进行误差信号反馈，实现稳压控制，同时将开关稳压电源电路的热底板与主机芯电路的冷底板进行分离。
光电耦合器的1、2脚之间的发光二极管具有单向导向性，用万用表的R×100Ω挡测量，正向电阻值应为无穷大；当1、2脚之间的发光二极管的电阻值变小时，流过发光二极管的电流增大，3、4脚之间的电阻值变小，1、2脚之间与3、4脚之间的正常阻值应为无穷大。
光电耦合器1～2、6～5、6～4脚之间均为PN结，都具有单向导电性，而5～4脚之间是晃通的。当给1、21脚通电时，5、4脚导通，其阻值变小
如若转载，请注明来源，潮光光耦网！
 |

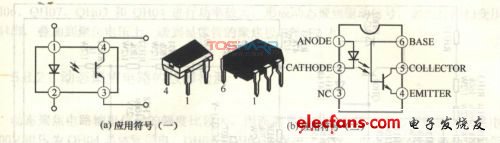

| 光电耦合器电路应用符号 |
 |
| 光电耦合器的判断示意图 |
