SDIP6封装IC耦合器TLP705A

出处: 学修网 发布于:2022-02-26 06:44:12浏览(10320)

  TLP705A是一款SDIP6封装IC耦合器,能够直接驱动一个小容量IGBT或功率MOSFET。 由于使用了一个全新具有很长使用寿命的LED,所以与现有TLP705模型相比,TLP705A的输出电流更好,传输延迟时间变化更小、传输时延偏离特性更好。 而且,虽然SDIP6 封装的安装面积约为 DIP8 封装(TLP351)IGBT/MOSFET栅极驱动耦合器产品照片: TLP705A.的一半,TLP705A 符合国际安全标准的强化绝缘等级。 适用于工业设备、数码家电、测量设备和控制设备等各种产品,而且能减少设备体积,且能节省生产成本。



IGBT/MOSFET栅极驱动耦合器产品照片: TLP705A.



  特征

  工作温度范围广: Topr = −40°C至100°C

  图腾柱输出

  峰值输出电流: IOP = ±0.6A

  低输入电流: IFLH = 7.5mA (最大值)

  耐受电压: BVs = 5000 Vrms

  传输延迟时间: tpLH, tpHL = 200ns (最大值)

  传输延迟时间: tpsk = 85ns (最大值)

  应用

  PDP

  MOSFET/IGBT栅极驱动器

  通用变频器(逆变器)

  IH(感应加热)

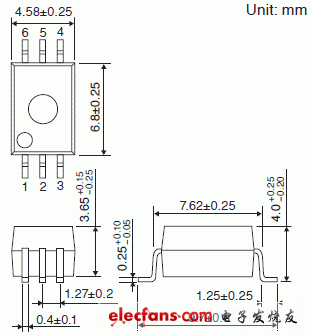

  轮廓图



IGBT/MOSFET栅极驱动耦合器轮廓说明图: TLP705A.



  电路实例



IGBT/MOSFET栅极驱动耦合器电路实例说明图: TLP705A.
