全钒氧化还原液流电池
一、全钒氧化还原液流电池
项目介绍
1、青岛武晓集团全钒氧化还原液流电池(VRB)技术特点:
(1)环保:VRB是一种新型高效的绿色环保二次电池,它在生产和使用过程中均不会产生对人体及环境有害的物质,对环境友好;
(2)长寿:VRB的保存期无限,储存寿命长,使用寿命长,可靠性高,操作和维护费用低,电解液是循环使用的,不存在变质问题,;
(3)定制:VRB的额定功率和额定能量是独立的,功率大小取决于电池堆,容量大小取决于电解液的体积和浓度,在使用中可以通过调节电解液的量来随意调节电池的容量;
(4)可靠:VRB充放电期间,电池内部只发生液相反应,不像普通电池那样有复杂的可引起电池电流中断或短路的固相反应,因此使用起来安全,性能可靠;
(5)高效:VRB电化学反应迅速,可快速充电及大电流密度放电,而且钒电池具有类似于燃料电池的结构特点,它的反应电堆与储存电解液的槽体是相独立的,可通过更换电解液来实现能量的瞬间补充;VRB可实现真正意义上的深度放电,钒电池的电化学反应是液相反应,可100%充放循环而不会影响电池性能;
VRB应用范围广泛,其潜在用户有:
(1)电力公司(几兆瓦~几百兆瓦),电力储存和负载调峰系统;
(2)边远地区及中型电力用户(几百千瓦~几兆瓦),边远地区供电,工厂及办公楼供电,不间断电源和应急电能系统等;
(3)普通居民用户(几千瓦~几百千瓦),分布式供电系统或者与燃料电池配合使用;
(4)风能和太阳能发电系统,储能系统;
(5)移动工具,大中型二次电池等。
伴随着国民经济的快速发展以及不断增长的能源需求,能源问题已经成为制约我国经济发展和国家安全的重大问题。国家“十一五”规划中明确指出,要大力发展和推动新能源的开发和利用,以风能和太阳能为代表的新能源开发对我国的能源战略具有重大意义。VRB作为新型的蓄电储能装置,不仅可以作为太阳能、风能发电系统的配套储能设备,还可以作为电网的调峰装置,提高输电质量,保障电网安全。利用化学电源进行蓄电储能,可以不受地理条件限制,有望实现大规模储能,具有重大社会经济价值。
青岛武晓集团有限公司顺应社会时代发展需求,通过引进业界前沿技术和自主研发相结合的方式,率先实现VRB工业化生产,并作为青岛市2008年重点发展项目,得到了政府相关部门的积极支持。

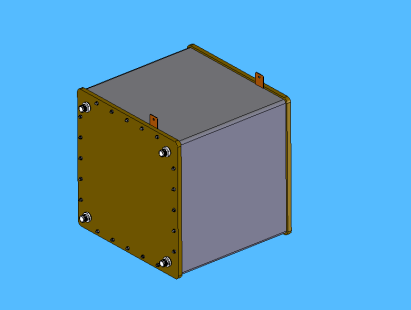

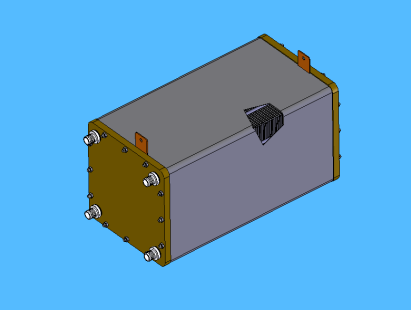

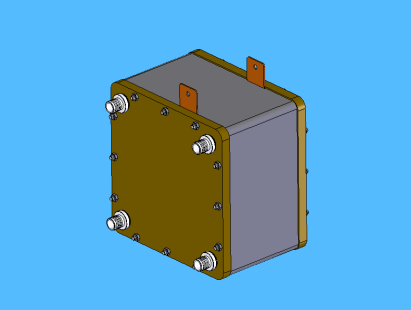

1、全钒液流电池电堆
规格 |
48V300W |
48V1.2KW |
48V5KW |
外形 |
690mm×180mm×215mm |
690mm×330mm×365mm |
690mm×550mm×600mm |
设计 |
20年 |
30年 |
30年 |
电池 |
|
|
|
2、全氟离子交换膜
类别 |
QDWX-1003 |
QDWX -1005 |
QDWX -1007 |
厚度 |
3mil |
5mil |
7mil |
样品 |
|
||
| |||
类别 |
QDWX -1010 |
QDWX -1010P |
QDWX -1020P |
厚度 |
10mil |
10mil |
20mil |
样品 |
主要技术指标:
当量Equivalent Weight: 1000 g/eq
酸容量Acid Capacity: 1.0 meq/g
电导率ConducTIvity: <0.1S/cm( 25°C)
渗透性Permeability: OCV > 1.3V over 300 h
线膨胀率Linear Expansion: < 1% ( 23°C, from 50% RH to water soaked )
拉伸强度Tensile Strength:
QDWX -10**系列: > 30 MPa ( 23°C, 50% RH, Isotropy )
QDWX -10**P系列: > 100 MPa ( 23°C, 50% RH, Isotropy )
3、全钒液流电池电解液
类别 |
负极V(Ⅱ)溶液 |
负极V(Ⅲ)溶液 |
正极V(Ⅳ)溶液 |
正极V(Ⅴ)溶液 |
浓度 |
1 ~ 5 M |
1 ~ 5 M |
1 ~ 5 M |
1 ~ 5 M |
样品 |
技术特点:
可根据需要任意浓度配置;
武晓VRB用电解液稳定性好,能量效率大于78%;
V(Ⅱ)、V(Ⅲ)、V(Ⅳ)、V(Ⅴ)成份完全分离,利用率高;
循环使用过程中几乎不发生偏极迁移。
