故障机型：一台密安XC-1019

故障表现：指示灯不亮

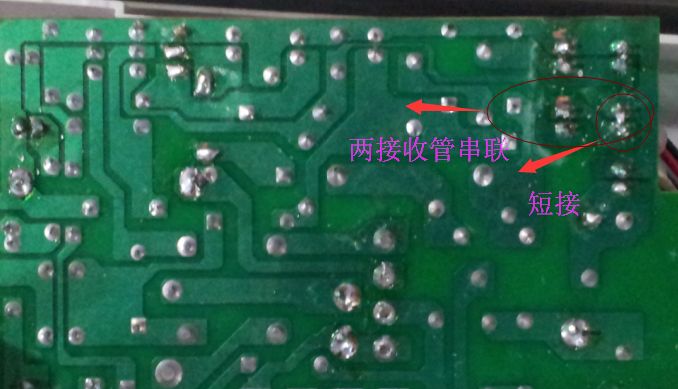

故障维修：一台碎纸机通电指示灯不亮，整机无动作，拆开机器，测量保险管（5A）已烧断，拆出电路板（此电路板均是通过电线直接焊接板上，所以需在纸上标识和记录清楚每一条线的焊接点，避免接错！），如图2，用表测量发现电机供电的桥堆（D1、8A）已击穿短路，另外，电机供电的限流电阻（R1、2.3Ω7W）已烧坏开路，更换保险管、D1和R1后，接回电路板所的连线通电，碎纸机指示灯亮了，电机也能转动，但电机转过不停。通电情况下，如图3，用表测两个入纸传感器的直流电压（两个发光管电压均有1.2V，而接收管1两端电压有8.3V，接收管2电压为0），发现接收管1已坏导致机器认为有纸，所以机器转过不停。因为没有原厂的收发管更换，而接收管1与接收管2是串联起来（如图4）检测机器是否有异物需碎的，其中接收管1是检测纸张入口，接收管2是检测光盘（磁盘）入口，光盘入口一般客户不用的，所以将两个接收管对换，如图4，将连接接收管2的两根连线短接（目的是让光盘入口的传感器一直检查没有异物），这样机器就只靠纸张入口一个传感器来检测工作了，结果证明机器是可以满足普通的碎纸功能了。
