VK1650智能电表/电磁炉LED数码管显示驱动控制芯片LED 驱动、键盘扫描、辉度调节

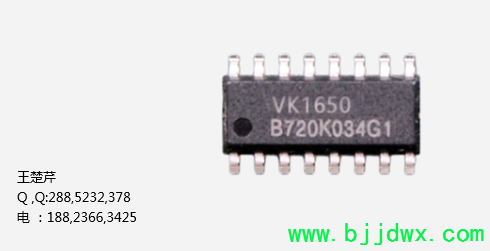

产品型号：产品品牌：封装形式：产品年份：新年份KPP2226概述VK1650是一种带键盘扫描电路接口的 LED 驱动控制专用芯片，内部集成有数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持8SEGx4GRID的点阵LED显示。最大支持7x4按键。本芯片性能稳定质量可靠，抗干扰能力强，适用于24小时长期连续工作的引用场合。采用SOP16、DIP16的封装形式。 特点• 工作电压• 内置• 8个SEG脚，4个GRID脚• SEG脚只能接LED阳极，GRID脚只能接LED阴极• 7x4矩阵按键（按键显示复用需硬件电路配合）• 2线串行接口• 8级整体亮度可调• 内置显示• 内置上电复位电路• 封装SOP16(150mil)(9.90m × 3.90mm PP=1.27mm) DIP16 (19.10mm x 6.35mm PP=2.57mm)
