硬件部分555定时器*1470欧电阻*1100欧电阻*210K欧电阻*147K欧电阻*1100uF电容*1
数字密码锁在电子产品中非常流行,您需要输入特定的“密码”才能打开密码锁。这种类型的锁需要一个微控制器将输入的代码与预定义的代码进行比较才能打开锁。这些类型的数字锁使用Arduino,树莓派和8051微控制器。但是今天,我们正在构建一个没有任何微控制器的密码锁。

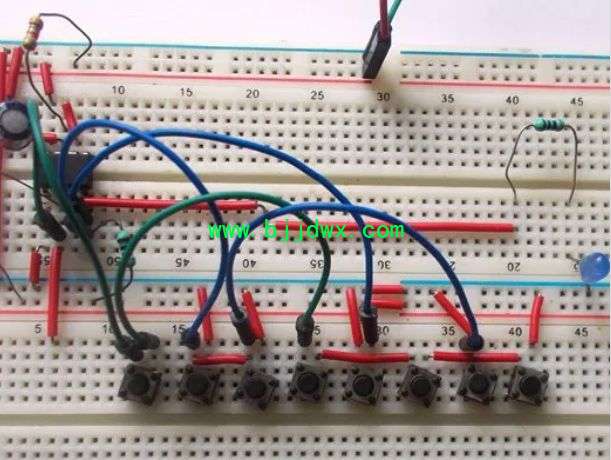

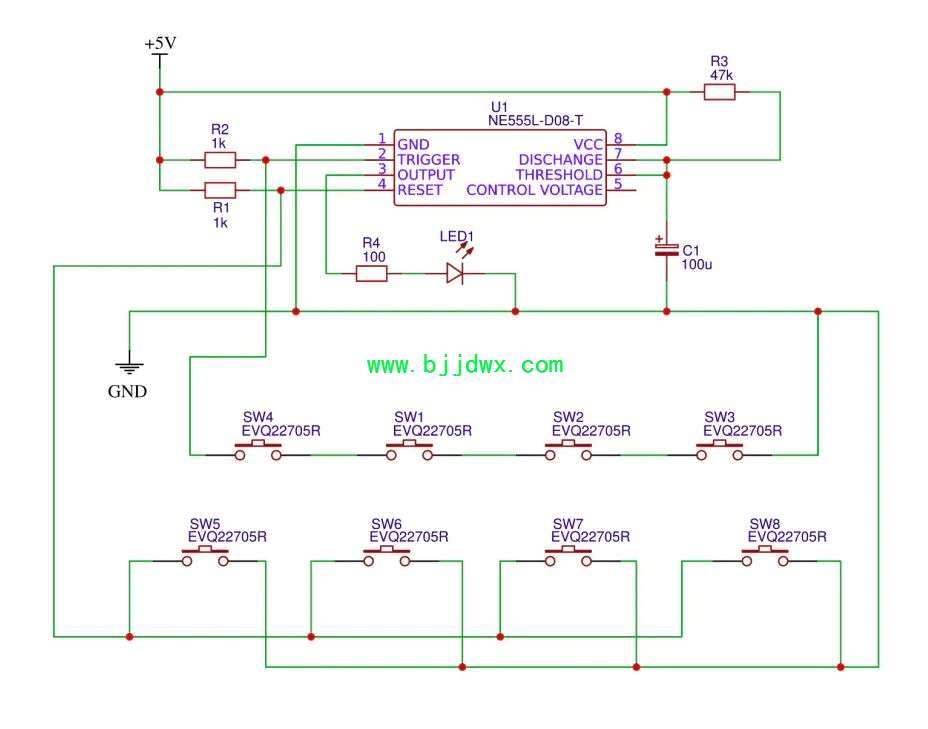

在这个简单的电路中,我们将构建基于555定时器IC的密码锁。在此锁中,将有8个按钮,并且需要同时按下特定的四个按钮来解锁该锁。555 IC在此处配置为单稳态振荡器。基本上,在该电路中,我们将在输出引脚3上有一个LED,当按下这四个按钮来施加触发信号时,该LED会点亮。
LED保持点亮一段时间,然后自动熄灭。可以使用此555单稳态计算器计算开启时间。LED表示此处的电子锁,当没有电流时,它保持锁定状态;当电流流过时,它会解锁。特定的四个按钮的组合是“代码”,需要用其打开锁。
