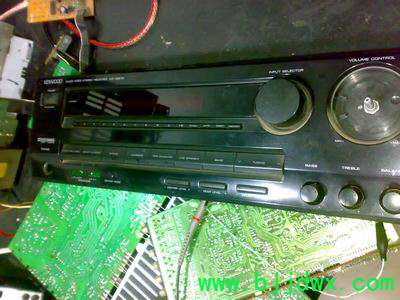

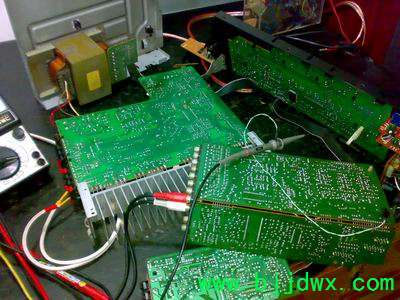

建伍KV-R5570 老杜比功放无声 故障现象: 开机有显示，操作正常。各声道无声。 此机为早期的杜比模拟环绕声功效。只有模拟信号输入，通过芯片LA2785作为杜比解码。虽然电路相对简单。但是，电路板上没有任何电压标注。也没有电路图等资料。给维修带来了一定难度。 检修过程：测量后级作电压正负4W正常。正负15V,+12V,+5V均正常。跟踪信号经过功换、运放、调音电路、音量平衡、音量调节等电路后进入前级放大器电路后进入前级放大，即三极管Q311基极后消失了。观察电路得知，大板止的后级电路只有末级放大管，推动级级分离设计在切换板上，分别还有三对小三极管作为前一级放大，四个声道(环绕声两只喇叭共用一个声道)，分别有8根线送到大板上，这种设计非常少见，也给检查带来了一定的不便，由于没有标注也没有电路图，只好一点一点的清理电路，测量前一级放大管各级电压，分别都处于截止状态，四个声道同时出现这种现象一定不会是放大级本身故障引起的，而是由于某一路控制线路不工作引起的，测量三极管Q311和Q313，他们的C极分别供+42伏，E极相连送到下一级放大管，基极分别测得0V电压，观察后发现，每个声道的这两只管子E极都通过一只10K电阻后相连，这条线路上电压为0，来自于三极管Q348的E极，它的C极接+12伏，B极为0伏与三极管Q349的C极相连，349的B极为5伏高电平，E极对地，可见这两只三极管348和349正是控制点，断开后声音正常，清理找到前一极电压检测二极管D211短路。
