天龙PMA-2000高级纯功放正常工作几分钟就会断电保护

天龙PMA-2000高级纯功放保护维修一例近日接到重庆电视台送来一台天龙功放

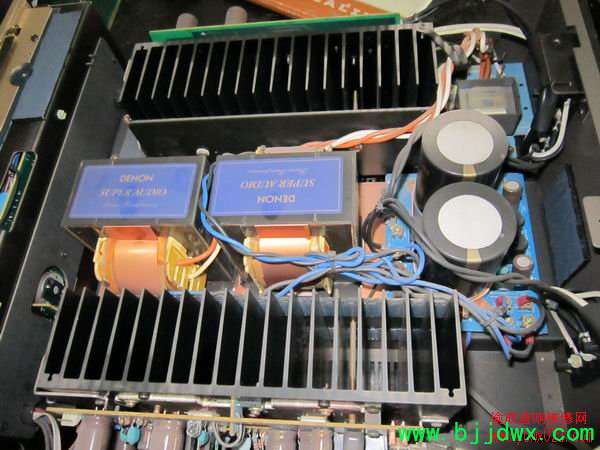

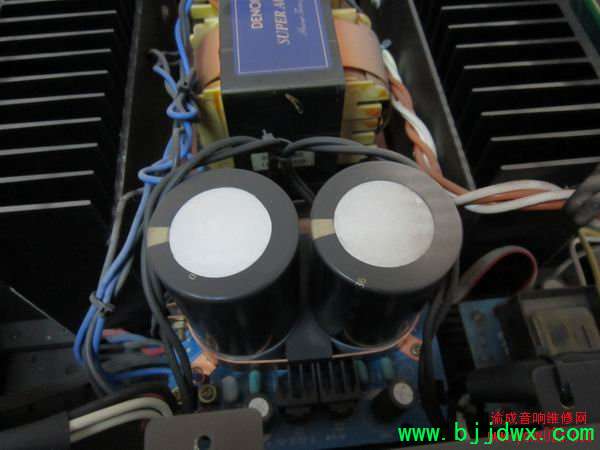

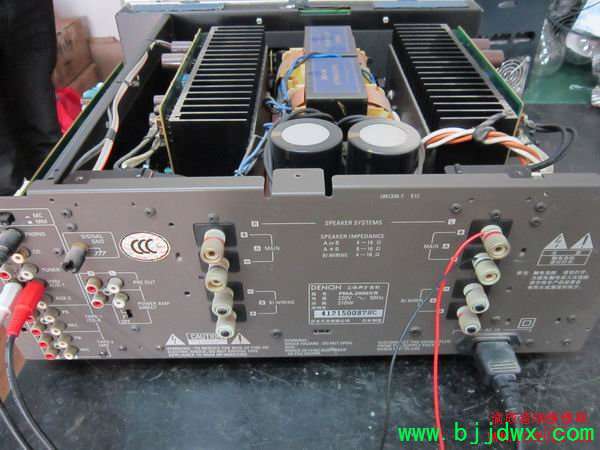

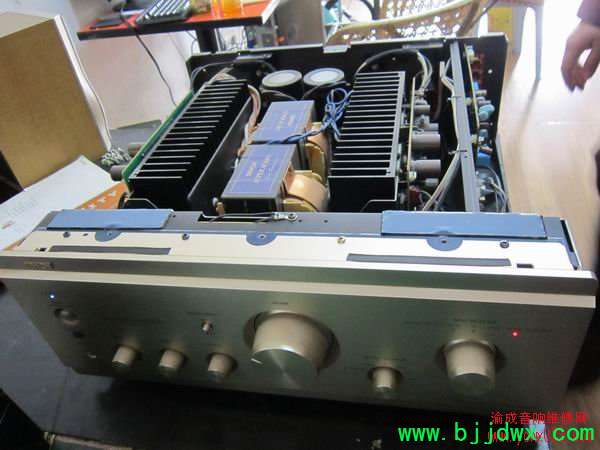

这台天龙PMA-2000功放采用了较厚的钣金工艺，所以比较重，但是设计都考虑周全，底板可作为维修窗口拆下来，从上往下看，两只独立变压器居中，两侧各是左右声道放大电路，最右侧竖着一张信号接口板，按照一般的日@#本机器的规律，必然少不了信号处理和保护电路，那么这台机器的这一部分电路在哪里呢？仔细观察后发现它藏在底盖下面，维修还是相对方便，这一点也不像我们国产厂家，生怕用户把电路板拆下来一样。这台功放送来时的故障现象是开机后正常工作几分钟就会断电保护，这款机器没有显示屏，所以无法像AV功放那样看故障，测量各声道输出点电压正常，没有保护的时候输出电平也在零位，测量保护集成块TA7317P的第2脚中点电压偏移检测到0.75V，说明保护是由于检测到了不正确的电压引起的。认真分析电路后得知，放大管输出合并后由四只二极管进行整流取样，滤波后送到TA7317的第2脚，滤波电容有点鼓包了，更换后没到的直流电压降为0.5伏，没有再出现保护的现象。

PMA-2000 是在PMA-S10的基础上适当简化后的低价位版本，另外还有一种不带遥控的型号PMA-2000。也许有人要问，既然PMA-2000是PMA-S10的简化版本，那PMA-S10又是什么来头？其实PMA-S10的主要线路是从天龙公司Hi-End级的PMA-S1身上移植过来的，1995年推出后，获得各地音响刊物的高度评价。PMA-S10最主要的两个特点一是采用了UHC-MOS（超高电流场效应管）放大，二是在机器的避震结构上下了很大的功夫。出于降低成本的考虑，PMA- 2000没有PMA-S10那么完善的避震结构，不过UHC-MOS电路技术却继承了下来。据天龙公司的资料介绍，PMA-2000每声道用一对UHC-MOS晶体管做单端推挽输出。传统的场效应管虽然特性优良，但内阻较高，最大电流偏小，若要获得大功率高电流输出，一般都需要用多对管子并联。并联的管子需要经过精确配对，而这种配对工作是很困难的，需要进行大量的筛选测量，耗费很多时间，因而直接导致成本上升。而UHC-MOS从结构上作了一些改进，既保持了场效应管输入阻抗高容易驱动、输出特性类似真空管的特性，又大幅度降低了内阻，提高了输出电流。这样，只需要一对UHC-MOS，就能够做到80W（8 Ω）的输出功率。　　 PMA-2000的造型是典型的日@#本机风格功放维修服务。联系电话：023-68657783.
