雅马哈功放EMX2300冒烟维修一例附电路图 本文主要以雅马哈EMX2300功放维修的实例，已及其电路分析，以求大家共同增进了解，共同探讨。雅马哈EMX2300属于高保真OTL功率放大电路，一般前级多采用差分放大输入，末级采用互补型大功率对管输出，前后级之间直接耦合。这种电路具有工作稳定、频率特性好、失真小等优点，因而在近几年专业和家用功放电路中得到广泛的应用。但是，由于采用多管直接耦合，一旦某只元件变质或损坏，会造成整个电路工作点的改变，轻则导致声音小或失真，重则造成元器件大面积损坏，甚至烧毁扬声器系统。一点电压的改变，会引起多点电压随之改变，这也给故障的判断和检修造成困难。在长期的维修工作中我还发现，在检修此类功放时，如果故障排除不彻底，通电试机时往往引起新器件再次损坏，造成经济损失。因此，在检修实践中需要用一些安全检修方法，以提高工作效率和减小无谓的损失。
和很多工作一样，在维修功放时其实还是有很多方法和经验需要总结的，下面就分享一些经验给大家，以求共同学习。
(2)充分利用电阻测量法、电流法和电压法，对电路中所有元件进行一次在路测量，对相关参数进行分析判断，往往能顺利的找出损坏元器件。

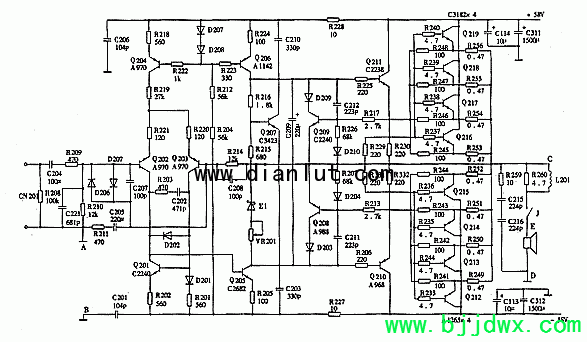

(3)采用三步安全通电试机法，分别进行通电试机。首先为了不损坏扬声器和大功率管，试机前不接扬声器系统，在推挽输出端与地之间(即图1中的C点与D点之间)接一只20～50Ω/20～50W线绕电阻做假负载。其次，断开末级大功率管的任意两个电极或事先不安装大功率管Q212～Q219。保留推动管Q210、Q211做互补推挽输出(如果推动管发射极与中点之间无发射极电阻，应临时加装两只100～270Ω、0.5W以上电阻，试机后拆除)。接着在功放电源220V输入端串接一台调压器，从50V开始向功放供电，并监测输出端中点电压(C点与D点之间的电压)。对OCL电路来说，这一电压应为0V±0.5V，对OTL电路来说应为电源电压的一半。如果中点电压不符合正常值，应立即停机检查。此时由于供电较低，一般不会造成元器件损坏。如果中点电压正常，可逐渐提高电源电压，一边监测中点电压，一边观察有无变色、冒烟元件，同时用手摸推动管温度。如果市电升到正常值，通电半小时输出端电压保持不变，推动管无温度上升或元器件无变质变色，则表明安全通电试机法本站家电维修网https://www.bjjdwx.com/是以家电维修技术交流为中心的技术论坛操作结束，可进行下一步操作。
第二步是接入大功率管，保持假负载，降压供电，监测中点。也就是说，装上末级大功率管Q212～Q219，并按照从50V起逐渐升压的方法继续通电试机。必要时，应对整机静态电流、中点电压进行相应的调整。如果中点电压失常，应重点检查末级功放管及外围电路。直到中点电压稳定，功放管不发热为止。
第三步是拆去假负载，接入低档扬声器和信号源，正常供电试听。具体说，分别在图1中C、D间和E、D间接入低档扬声器试听。此时，即使电路发生故障，也仅仅是损坏价位较低的低档扬声器。通电试听半小时，中点电压应保持稳定，功放管温度应正常(不烫手)。有条件可进行指标的测试和调整。
如果在C、D间试听有声，在E、D间试听无声，则是扬声器保护电路故障，应检查修理相应保护电路。
上面说的雅马哈EMX2300功放维修时就是采用上述方法本站家电维修网https://www.bjjdwx.com/是以家电维修技术交流为中心的技术论坛通电试机时，发现中点C、D间电压偏高，且推动管Q210、Q211发热冒烟。立即停机，对电路元件反复进行检测、对比，均未发现损坏变质元件。后来对照原理图仔细核对电路，发现差分输入级Q202的基极上偏流对地电阻R210未与地线直接相接，而是通过插头座与调音台地线相连，再与电源的地端构成回路。而在通电试机时，为了方便，未与调音台相连，致使差分放大级Q202失去偏置电压，差分放大器失去平衡，经直接耦合，造成输出端中点(C、D间)电压偏高，烧毁互补大功率对管Q212～Q219。直接将R210接地线A与功放地线B相连，并对可能假焊虚接的与调音台相连的插座进行补焊后，再按照本站家电维修网https://www.bjjdwx.com/是以家电维修技术交流为中心的技术论坛通电试机，中点电压恢复0V，且调节输入端电压中点电压稳定。
